Combined Bearings
Lifting and handling in a economical way.

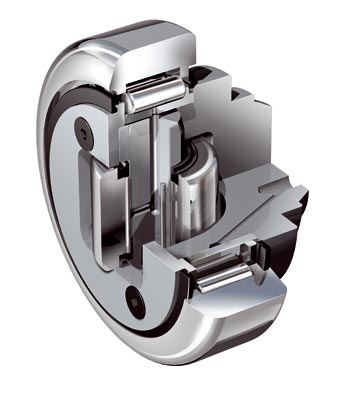

Axial Bearing fixed




Product Information


Relubrication only for types 4.055 - 4.063

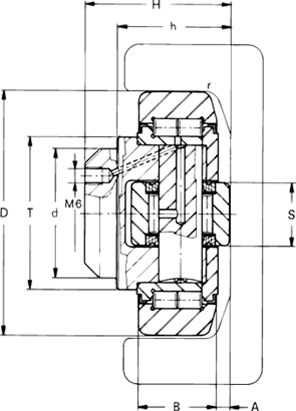

Type
D mm.
T mm.
d -0.05 mm.
H mm.
h mm.
B mm.
A mm.
S mm.
r mm.
Type
FR KN
FA KN
C KN
CO KN
CA KN
COA KN
r/pm max.
Weight kg
Flange plates
Profiles standard
4.053
52,5
40
30
33,0
27,0
17
5,0
15
2
4.053
5,23
1,68
24,0
32,0
7
7
800
0,46
APS
S
4.054
62,5
42
30
37,5
30,5
20
2,5
20
3
4.053
9,40
3,10
31,0
35,5
11
11
900
0,53
AP0 AP0-Q
0 Nb
4.055
70,1
48
35
44,0
36,0
23
2,5
22
4
4.055
11,30 (8,59)
3,73 (2,86)
45,5
51,0
13
14
900
0,80
AP1 AP1-Q
1 Nb (3018)
4.056
77,7
54
40
48,0
36,5
23
3,0
26
4
4.056
11,72
3,87
48,0
56,8
18
18
800
1,00
AP2 AP2-Q
2 Nb
4.057
77,7
53
40
40,0
29,0
23
3,0
26
4
4.057
(8,92)
(2,97)
48,0
56,8
18
18
800
0,87
-
(3019)
4.058
88,4
59
45
57,0
44,0
30
3,5
26
3
4.058
20,47 (15,57)
6,76 (5,19)
68,0
72,0
23
23
750
1,62
AP3.1 AP3
3 Nb (3020)
4.059
101,2
67
50
46,0
33,0
28
3,0
30
3
4.059
(15,47)
(5,15)
73,0
82,0
25
27
700
1,74
-
(2912)
4.060
107,7
71
55
54,0
39,0
31
3,0
34
5
4.060
(16,49)
(5,49)
81,0
95,0
31
36
650
2,27
-
(3100)
4.061
107,7
71
60
69,0
55,0
31
4,0
34
5
4.061
21,68
7,16
81,0
95,0
31
36
650
2,82
AP4 AP4-Q
4 Nb
4.062
123,0
80
60
72,3
56,0
37
5,0
40
5
4.062
30,92 (23,52)
10,20 (7,84)
110,0
132,0
43
50
550
3,89
AP4 AP4-Q
5 Nb (3353)
4.063
149,0
103
60
78,5
58,5
43
5,5
50
3
4.063
54,02
17,80
151,0
192,0
68
71
450
6,52
AP6 AP6-Q
6 Nb

C = Dynamic load capacity radial bearing (ISO 281/1), C O = Static load capacity radial bearing (ISO 76),
C A = Dynamic load capacity axial bearing (ISO 281/1), C OA = Static load capacity axial bearing (ISO 76),
F R = Load capacity radial bearing max. allowable force between bearing and profile,

Order example
4.054 [Combined Bearing] · AP 0 [Flange plate] · DS-0-0,5 [Washer type DS] · 0 Nb [Profile]

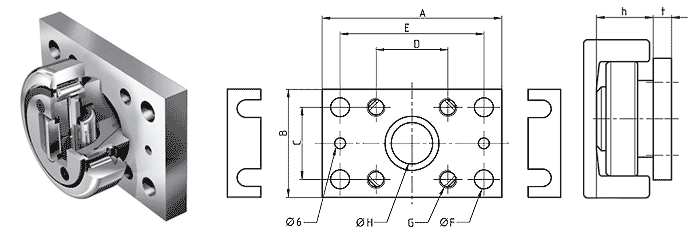

Flange Plate

Type
A
B
C
D
E
Ø F
G
Ø H
t
Washer t = 0.5 mm
Washer t = 1.0 mm
AP S
90
50
30
40
70
8.5
M8
30
10
DS-S-0.5
DS-S-1.0
AP 0
100
60
40
40
80
10.5
M10
30
10
DS-0-0.5
DS-0-1.0
AP 1
120
80
50
50
90
12.5
M12
35
15
DS-1-0.5
DS-1-1.0
AP 2
120
80
50
50
90
12.5
M12
40
15
DS-2-0.5
DS-2-1.0
AP 3.1
160
100
60
60
120
17.0
M16
45
20
DS-3.1-0.5
DS-3.1-1.0
AP 4
180
120
80
80
140
17.0
M16
60
20
DS-4-0.5
DS-4-1.0
AP 6
200
150
100
100
160
17.0
M16
60
20
DS-6-6-0.5
DS-6-1.0
Type
B
C
G
Ø H
Weight
Washer t = 0.5 mm
Washer t = 1.0 mm
AP 0-Q
60
40
M10
30
0.28 kg
DS-0-0.5
DS-0-1.0
AP 1-Q
80
50
M12
35
0.75 kg
DS-1-0.5
DS-1-1.0
AP 2-Q
80
50
M12
40
0.75 kg
DS-2-0.5
DS-2-1.0
AP 3-Q
120
80
M16
45
1.85 kg
DS-3-0.5
DS-3-1.0
AP 4-Q
120
90
M16
60
2.20 kg
DS-4-0.5
DS-4-1.0
AP 6-Q
150
100
M16
60
3.40 kg
DS-6-0.5
DS-6-1.0

Profiles

Standard S
weight/m
5,3 kg
Wx:
11,9 cm3
Wy:
2,5 cm3
ix:
2,4 cm
ey:
0,94 cm
lx:
38,8 cm4
ly:
5,2 cm4
iy:
0,8 cm

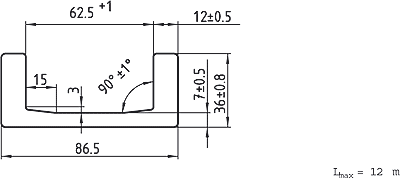

Standard 0 Nb
weight/m
14,8 kg
Wx:
53 cm3
Wy:
11 cm3
ix:
3,8 cm
ey:
1,5 cm
lx:
273 cm4
ly:
27 cm4
iy:
1,2 cm

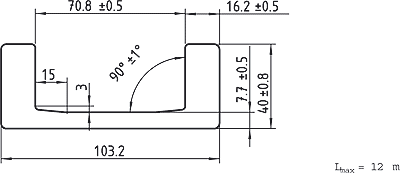

Standard 1 Nb
weight/m
20,9 kg
Wx:
81 cm3
Wy:
15 cm3
ix:
4,3 cm
ey:
1,5 cm
lx:
493 cm4
ly:
38 cm4
iy:
1,2 cm

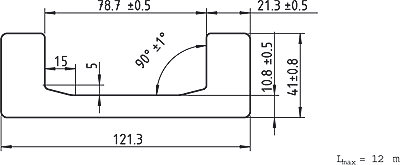

Standard 2 Nb
weight/m
20,9 kg
Wx:
81 cm3
Wy:
15 cm3
ix:
4,3 cm
ey:
1,5 cm
lx:
493 cm4
ly:
38 cm4
iy:
1,2 cm

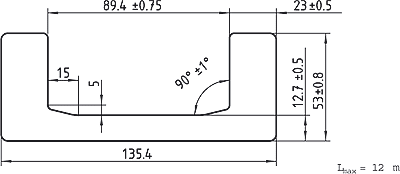

Standard 3 Nb
weight/m
28,6 kg
Wx:
128 cm3
Wy:
27 cm3
ix:
4,8 cm
ey:
2,0 cm
lx:
865 cm4
ly:
89 cm4
iy:
1,5 cm

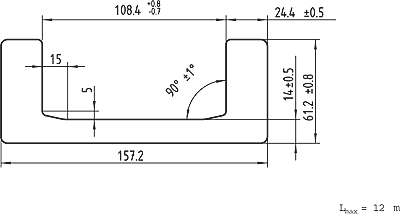

Standard 4 Nb
weight/m
36,0 kg
Wx:
190 cm3
Wy:
39 cm3
ix:
5,7 cm
ey:
2,2 cm
lx:
1494 cm4
ly:
150 cm4
iy:
1,8 cm

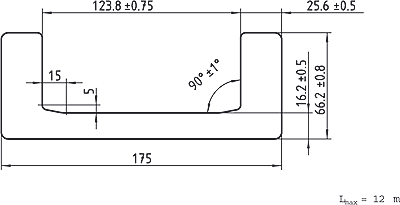

Standard 5 Nb
weight/m
42,8 kg
Wx:
250 cm3
Wy:
48 cm3
ix:
6,3 cm
ey:
1,9 cm
lx:
2185 cm4
ly:
205 cm4
iy:
1,9 cm

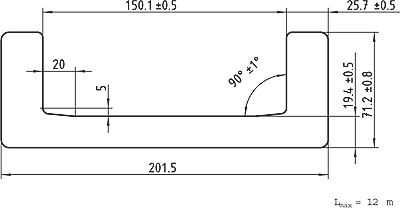

Standard 6 Nb
weight/m
52,3 kg
Wx:
340 cm3
Wy:
57 cm3
ix:
7,1 cm
ey:
2,0 cm
lx:
3423 cm4
ly:
270 cm4
iy:
2,0 cm

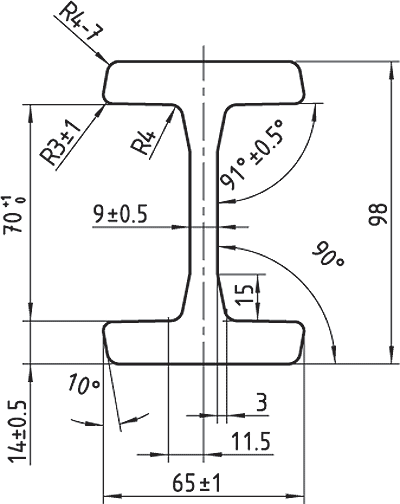

Type 3018
weight/m
19,4 kg
Wx:
70,06 cm3
Wy:
17,62 cm3
lx:
343,29 cm4
ly:
57,14 cm4

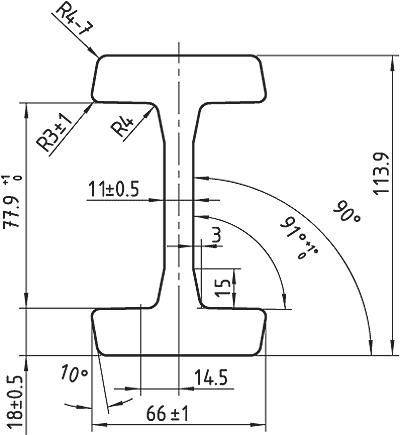

Type 3019
weight/m
25,3 kg
Wx:
104,9 cm3
Wy:
23,2 cm3
lx:
597,5 cm4
ly:
76,8 cm4

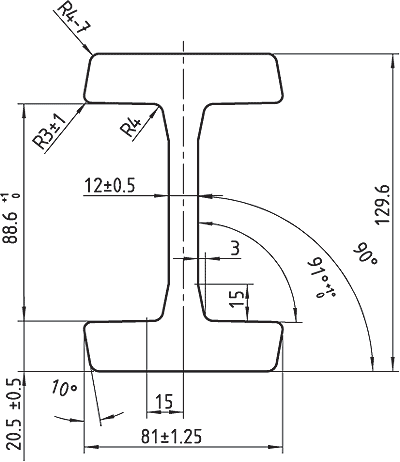

Type 3020
weight/m
34,0 kg
Wx:
159,73 cm3
Wy:
40 cm3
lx:
1035,09 cm4
ly:
161 cm4







Type 2912
weight/m
31,17 kg
Wx:
156,60 cm3
Wy:
30,5 cm3
lx:
1097,89 cm4
ly:
106,8 cm4

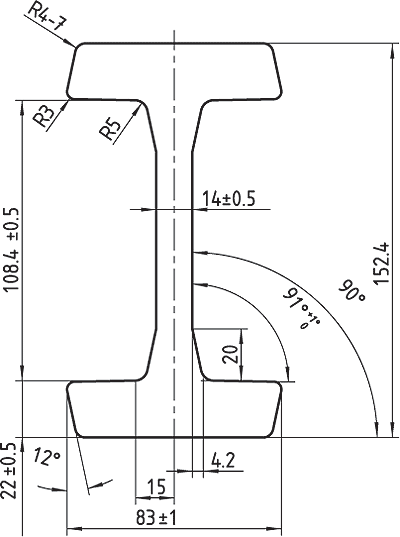

Type 3100
weight/m
40,8 kg
Wx:
219,20 cm3
Wy:
44,5 cm3
lx:
1670,04 cm4
ly:
184,5 cm4

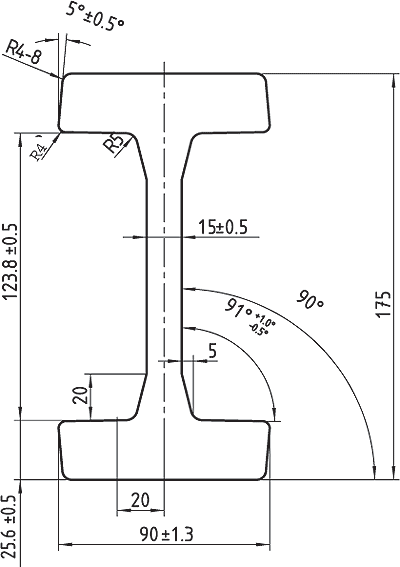

Type 3353
weight/m
51,4 kg
Wx:
323,15 cm3
Wy:
64,70 cm3
lx:
2827,58 cm4
ly:
293,5 cm4

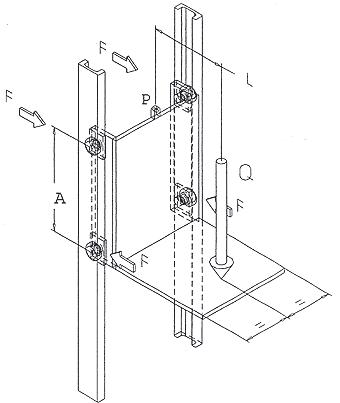

Dimensioning

Q = Load capacity (N)
L = Load distance to suspension point (mm)
P = Suspension point
A = Bearing distance (mm) recommended 500-1000 mm

Formula

F max [N] = (Q * L) / (2 * A)
stat.radial


To avoid wear out in the profile, which is not hardened, the
pressure between bearing and profile should be max.
P zul = 860 N/mm² for Nb-profiles (St.0-St.6 + PR0-PR6)
P zul = 750 N/mm² for all profiles except Nb-series.
Here indicated are F max stat radial + axial for each bearing.


Selection of bearings over the hertzian pressure



Radial Bearing
Combined
Bearing

Axial Bearing
fix
Combined
Bearing

Axial Bearing
adjustable
Combined
Bearing

Axial Bearing
adjustable
Combined
Bearing with
eccentric
bearing
Combined
Bearing with
combined
bolt

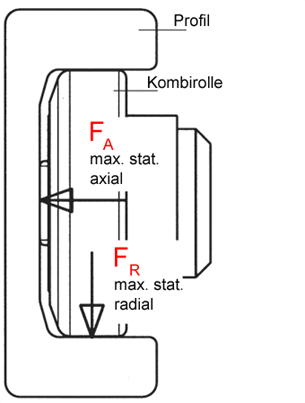

FR KN

max. stat.
radial
FA KN

max. stat.
axial
Profiles
-
4.052 P
-
-
-
-
0,80
0,40
A
-
-
-
4.053
-
-
-
-
5,23
1,68
S
-
-
(PR) 2.054
(PR) 4.054
(PR) 4.454
(PR) 4.072
JC 4.054
KB (PR) 4.072
9,40
3,10
0 NB
PR 0 NB
-
(PR) 2.055
(PR) 4.055
(PR) 4.455
(PR) 4.073
JC 4.055
KB (PR) 4.073
11,30 (8,59)
3,73 (2,86)
1 NB
PR 1 NB
(3018)
(PR) 2.056
(PR) 4.056
(PR) 4.456
(PR) 4.074
JC 4.056
KB (PR) 4.074
11,72
3,87
2 NB
PR 2 NB
-
-
4.057
4.057
4.075
-
-
(8,92)
(2,97)
-
-
(3019)
(PR) 2.058
(PR) 4.058
(PR) 4.458
(PR) 4.076
JC 4.058
KB (PR) 4.076
20,47 (15.57)
6,76 (5,19)
3 NB
PR 3 NB
(3020)
-
4.059
4.059
4.077
-
-
(15,47)
(5,15)
-
-
(2912)
-
4.060
4.060
4.078
-
-
(16,49)
(5,49)
-
-
(3100)
(PR) 2.061
(PR) 4.061
(PR) 4.461
(PR) 4.0784
JC 4.061
KB (PR) 4.0784
21,68
7,16
4 NB
PR 4 NB
-
(PR) 2.062
(PR) 4.062
(PR) 4.462
(PR) 4.079
JC 4.062
KB (PR) 4.079
30,92 (23,52)
10,20 (7,84)
5 NB
PR 5 NB
(3353)
(PR) 2.063
(PR) 4.063
(PR) 4.463
-
JC 4.063
-
54,02
17,80
6 NB
PR 6 NB
-
-
-
-
(PR) 4.080
-
KB (PR) 4.080
37,81
17,80
6 NB
PR 6 NB
-
-
-
4.089
-
-
-
41,71
13,91
10
-
-
-
-
4.090
-
-
-
58,00
19,40
16
-
-
-
-
4.091
-
-
-
84,00
28,00
18
-
-
-
-
4.092
-
-
-
101,50
33,90
28
-
-
-
-
4.093
-
-
-
139,40
46,50
36
42
-
